VGA采集卡是如何工作的

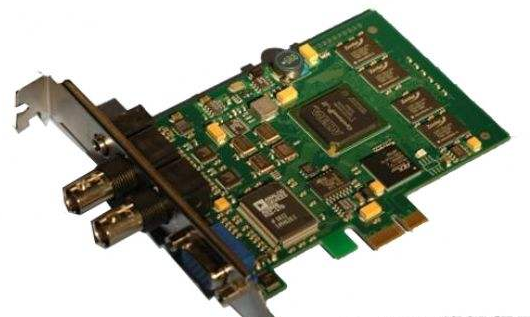

GA高清采集卡工作原理是由RGB模擬信號經過A/D采樣後轉換為數字信號，通過FPGA寫入SDRAM作為緩存，再經FPGA從SDRAM中將采集壓縮的數據讀出通過PCI總線傳輸到上位機，由上位機對數據進行傳輸等處理。
    經過高速PCI總線能夠直接采集圖象到VGA顯存或主機系統內存，此外不僅可以使圖象直接采集到VGA，實現單屏工作方式，而且可以利用PC機內存的可擴展性，實現所需數量的序列圖象逐幀連續采集，進行序列圖象處理分析。如果將壹臺PC機VGA數據在另壹臺PC上顯示以及采集VGA信號，傳統的方法是將VGA信號通過視頻轉換器VGA—VIDEO變成視頻信號，再通過視頻采集卡在另壹臺PC機上顯示采集。 　　
    視頻采集就是將視頻源的模擬信號通過處理轉變成數字信號(即0和1)，並將這些數字信息存儲在電腦硬盤上的過程。這種模擬/數字轉變是通過視頻采集卡上的采集芯片進行的。首先PC機發壹個開始采集命令並等中斷，然後VGA采集卡會探測場同步開始，然後啟動采集壹張圖片(根據行場消隱及大小)，采集結束後通過PCI中斷通知pc機，而PC機收到些中斷後，馬上啟動DMA讀取VGA采集卡的數據(只需要準備好內存地址和所讀大小即可)，讀取完畢即完成壹次采集。由視頻采集芯片將模擬信號轉換成數字信號，然後傳至板卡自帶的臨時存儲器中，再由卡上自帶視頻壓縮芯片執行壓縮算法，將龐大的視頻信號壓縮變小，最後這些壓縮後的直接或通過PCI橋芯片進入PCI，存儲到硬盤。
    VGA高清采集卡能直接采集VGA信號，可以把輸入的VGA視頻信號實時采集壓縮，並能立即在壹臺顯示器上同時顯示另外壹臺甚至多臺設備的VGA數據，不用增加額外的設備。不同於PCI采集卡，不用擔心CPU消耗過度問題，不用擔心音視頻信號不同步，不必擔心信號采集效果、速度、質量，也不用擔心起信號采集卡的兼容性、擴展性。
