如何在網絡中配置GIGE千兆網口工業相機（二）通過網絡交換機連接

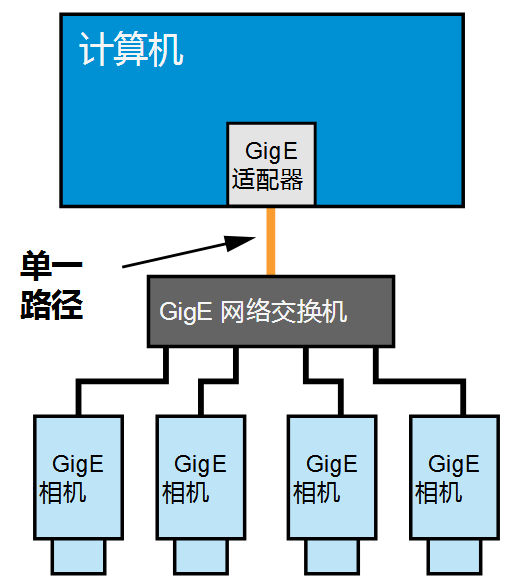

如何在網絡中配置GIGE千兆網口工業相機（二）通過網絡交換機連接，面的示例展示了壹個連接到 4 端口網絡交換機的 1 端口 GigE 網絡適配器。您也可以使用多端口絡適配器或多臺交換機。



優點：允許您將多臺工業相機連接到壹臺主機。

優點：由於各設備之間的線纜最長可達 100 米，因此可以延長線纜總長度。

缺點：交換機僅通過壹條 GigE 接線與計算機相連。工業相機必須共享這壹條路徑上的可用帶寬。單路徑上可用的帶寬約為 125 MByte/s。

特別提示：
交換機必須能夠處理大型數據包（稱為“巨型數據包”或“巨型幀”）。對於具有巨型幀功能的設備，最大數據包大小可以達到 16 kB（早期的以太網設備為 1.5 kB）。

Basler GigE 相機和推薦的網絡適配器都可以處理巨型幀。為了最大程度地提高網絡效率，應將相機配置為所用網絡可以處理的最大數據包大小。

當多臺相機連接到壹臺交換機時，該交換機必須具有足夠的緩沖容量。這樣壹來，當交換機在壹條輸出線路上傳輸數據時，它就可以保存來自相機的輸入數據。
